張力傳感器是感受、檢測張力的敏感器件。
STS型張力控制器是把張力變成微位移,，再把微位移轉換成微電壓的器件,。
主要技術指標：
額定負載：150N,、300N,、500N,、1000N,、2000 N (牛頓)
適用負荷方向：壓迫或引升
安裝方式：基座,、懸掛、側壁
連接電纜：4芯屏蔽電纜線（3—6m）
工作電源：5V（輸入）/0～±200mV（輸出）
適用環境：0—40℃

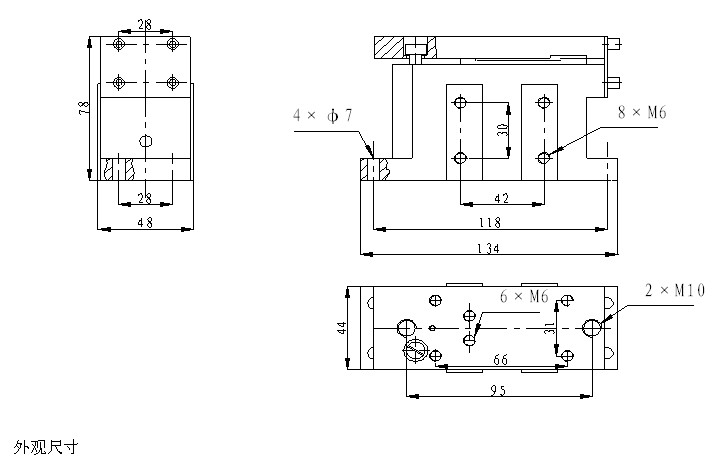

外形尺寸：134×48×78（mm）
重量：1.8Kg
選型
型號 | 負 荷 (N /牛頓) | 電源 | 輸 出 | 后綴 |
STS | 50,、150,、 300、500,、1000,、2000 | 5VDC | 0～±200mV |
STS張力傳感器：
該張力傳感器是通過導輥和軸承座施加負載，使板簧如下圖形變,，然后通過差動變壓器檢測出張力,，由于板簧的位移量極小，大約±200um,，故又稱微位移型張力傳感器,。傳感器采用差動變壓器結構，溫度穩定性好,，線性度高,。
功能特點
1、傳感器直接采用進口高端套件組裝,，零點穩定,，絕無力值漂移現象；與原裝進口傳感器品質相同,，可與三菱公司LX-030TD,、LX-050TD等張力傳感器互換。
2,、當選型為--X型時,，傳感器輸出標準變送信號，可直接將檢測的張力信號輸出給PLC；
STS型張力傳感器主要技術指標：
STS-015 | STS-030 | STS-050 | STS-100 | STS-200 | |
額定負荷 | 150N | 300N | 500N | 1000N | 2000N |
負荷方向 | 拉壓 | 拉壓 | 拉壓 | 拉壓 | 拉壓 |
安裝方式 | 基座,、懸掛,、側掛 | 基座、懸掛,、側掛 | 基座、懸掛,、側掛 | 基座,、懸掛、側掛 | 基座,、懸掛,、側掛 |
連接電纜 | 4芯屏蔽電纜 | ||||
工作電源 | 5V／20mA | 5V／20mA | 5V／20mA | 5V／20mA | 5V／20mA |
輸出信號 | ±150mV | ±150mV | ±150mV | ±150mV | ±150mV |
標準電流信號(0-20mA)可轉化為0-5V或0—10V的標準信號，輸出信號為共陰極 | |||||
| 使用環境 | 0-40cC | ||||
外形尺寸 | 134mmx48mmx78mm | ||||
重量 | 約1．8Kg | ||||
